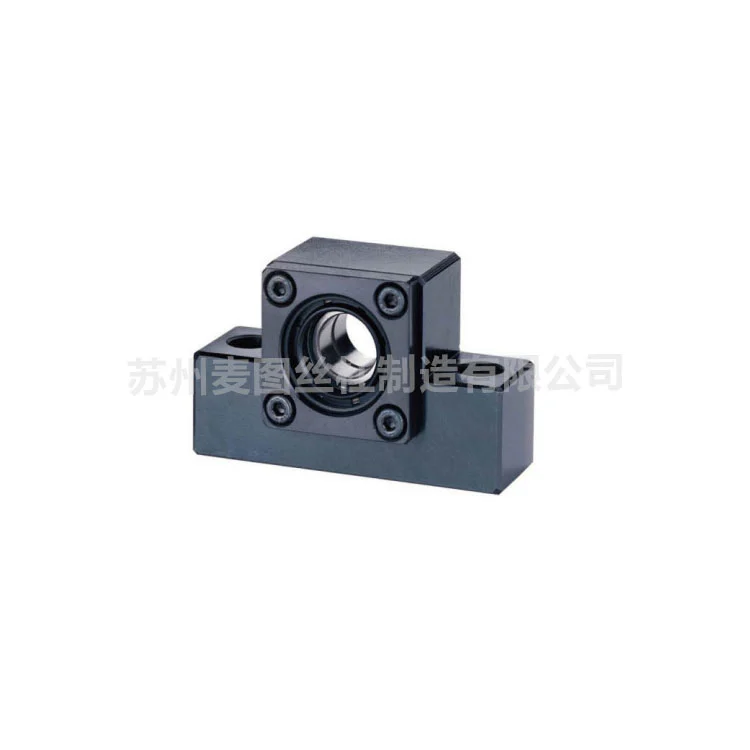

సపోర్ట్ యూనిట్ ఫిక్స్డ్ మరియు సపోర్టెడ్ సైడ్
మైతు యొక్క సపోర్ట్ యూనిట్ ఫిక్స్డ్ మరియు సపోర్టెడ్ సైడ్ ఖచ్చితత్వంతో రూపొందించబడింది మరియు ఇది ప్రధానంగా రెండు విభిన్న రకాల్లో అందుబాటులో ఉంటుంది: ఫిక్స్డ్ సైడ్ మరియు సపోర్టెడ్ సైడ్, ప్రతి ఒక్కటి సిస్టమ్లోని నిర్దిష్ట మెకానికల్ ఫంక్షన్లను నెరవేర్చడానికి రూపొందించబడింది. సపోర్ట్ యూనిట్ల కాన్ఫిగరేషన్ అనేది ఏదైనా లీడ్ స్క్రూ అసెంబ్లీలో ఒక ప్రాథమిక అంశం, ఇది కార్యాచరణ స్థిరత్వాన్ని నిర్ధారించడానికి మరియు ఖచ్చితమైన లీనియర్ మోషన్ను సాధించడానికి కీలకం.
మైటు ఫ్యాక్టరీ నుండి సపోర్ట్ యూనిట్ ఫిక్స్డ్ మరియు సపోర్టెడ్ సైడ్ యొక్క నిర్వచించే లక్షణం అక్ష మరియు రేడియల్ రెండు దిశలలో కదలికను నిరోధించగల సామర్థ్యం. ఇది సాధారణంగా సరిపోలిన జత కోణీయ కాంటాక్ట్ బేరింగ్లను లేదా థ్రస్ట్ బేరింగ్తో కలిపి డీప్ గ్రూవ్ బాల్ బేరింగ్ను కలిగి ఉంటుంది, ఇవి స్క్రూ నుండి రేడియల్ లోడ్లు మరియు థ్రస్ట్ లోడ్లు రెండింటినీ గట్టిగా గ్రహిస్తాయి. ఈ కాన్ఫిగరేషన్ దృఢమైన అక్షసంబంధ స్థిరీకరణను అందించడానికి రూపొందించబడింది, ఇది హై-ప్రెసిషన్ పొజిషనింగ్ మరియు ముఖ్యమైన ద్వి-దిశాత్మక థ్రస్ట్ ఫోర్స్ల ప్రసారం అవసరమయ్యే అప్లికేషన్లకు ఇది ఒక అనివార్యమైన భాగం.
దీనికి విరుద్ధంగా, సపోర్ట్ యూనిట్ ఫిక్స్డ్ మరియు సపోర్టెడ్ సైడ్ అనేది రేడియల్ సపోర్టును అందించేటప్పుడు అక్షసంబంధ ఫ్లోట్ను అనుమతించే సామర్థ్యంతో వర్గీకరించబడుతుంది. ఇది సాధారణంగా ఒక లోతైన గాడి బాల్ బేరింగ్ లేదా రేడియల్ బుష్లింగ్ను ఉపయోగిస్తుంది, ఇది ఉష్ణ మార్పుల కారణంగా స్క్రూ షాఫ్ట్ స్వేచ్ఛగా అక్ష దిశలో విస్తరించడానికి లేదా కుదించడానికి అనుమతిస్తుంది. పొడవైన స్క్రూ అసెంబ్లీలలో థర్మల్ పొడుగును భర్తీ చేయడం, ప్రమాదకరమైన అంతర్గత ఒత్తిళ్లు, బైండింగ్ మరియు సంభావ్య సిస్టమ్ వైఫల్యాన్ని నివారించడం కోసం ఈ నిర్దిష్ట డిజైన్ కీలకం.
అయితే, స్థిర మరియు మద్దతు ఉన్న వైపు మధ్య ఎంపిక కేవలం ఎంపిక కాదు కానీ క్రమబద్ధమైన డిజైన్ నిర్ణయం. సరికాని కాన్ఫిగరేషన్ తగ్గిన ఖచ్చితత్వం, అధిక శబ్దం మరియు అకాల బేరింగ్ వైఫల్యానికి దారితీస్తుంది. అందువల్ల, ఈ యూనిట్ల యొక్క సరైన జత మరియు ఖచ్చితమైన అమరిక మొత్తం చలన వ్యవస్థ యొక్క సమగ్రతకు స్క్రూ వలె కీలకం.
మేము ఇంటిగ్రేటెడ్ స్క్రూ మరియు సపోర్ట్ యూనిట్ సొల్యూషన్లను అందించడంలో ఆసక్తి కలిగి ఉన్నాము. మా సపోర్ట్ యూనిట్ ఫిక్స్డ్ మరియు సపోర్టెడ్ సైడ్ మా ట్రాపెజోయిడల్ మరియు ACME స్క్రూల స్పెసిఫికేషన్లకు సరిపోయేలా రూపొందించబడ్డాయి.
ఉత్పత్తి పారామితులు

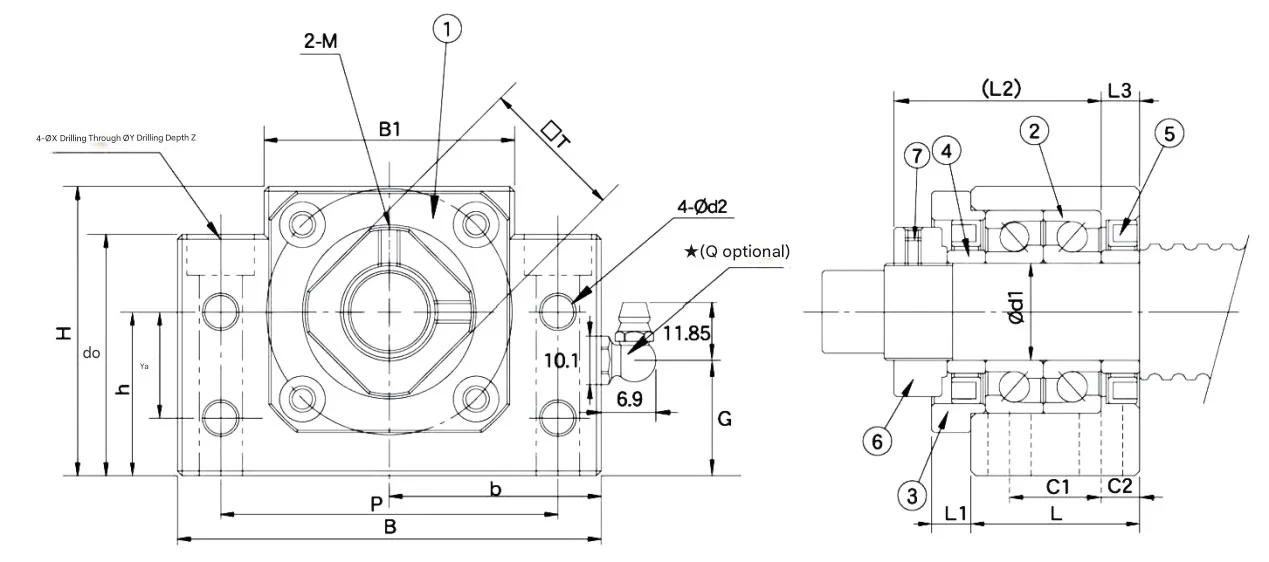

మద్దతు యూనిట్ ఫిక్స్డ్-సైడ్ MBK సిరీస్
| మోడల్ | వ్యాసం | L | L1 | L2 | L3 | B | H | b | h | B1 | H1 | E | P |
| MBK10 | 10 | 25 | 5 | 29 | 5 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 |
| MBK12 | 12 | 25 | 5 | 29 | 5 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 |
| MBK15 | 15 | 27 | 6 | 32 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 |
| MBK17 | 17 | 35 | 9 | 44 | 7 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 |
| MBK20 | 20 | 35 | 8 | 43 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 |
| MBK25 | 25 | 42 | 12 | 54 | 9 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 |
| MBK30 | 30 | 45 | 14 | 61 | 9 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 |
| MBK35 | 35 | 50 | 14 | 67 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 |
| MBK40 | 40 | 60 | 18 | 76 | 15 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 |

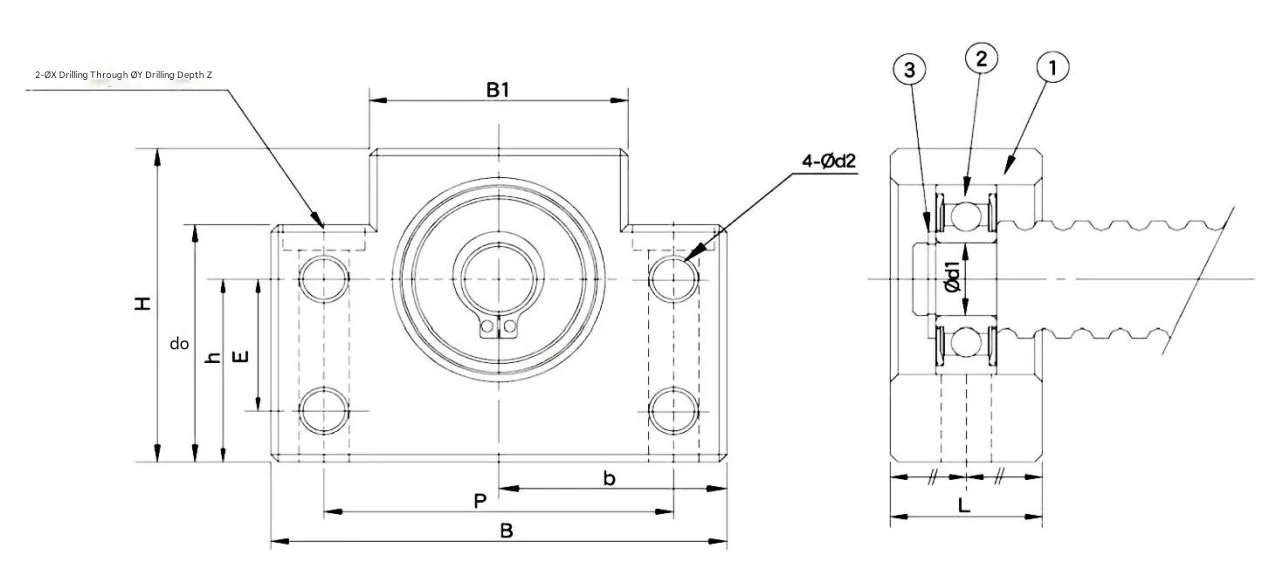

సపోర్ట్ యూనిట్ సపోర్ట్ సైడ్ MBF సిరీస్
| మోడల్ | వ్యాసం | L | B | H | b | h | B1 | H1 | E | P | d2 | X | Y | Z |
| MBF10 | 8 | 20 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.7 | 5 |
| MBF12 | 10 | 20 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| MBF15 | 15 | 20 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| MBF17 | 17 | 23 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| MBF20 | 20 | 26 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| MBF25 | 25 | 30 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17 | 11 |
| MBF30 | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| MBF35 | 35 | 32 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| MBF40 | 40 | 40 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |

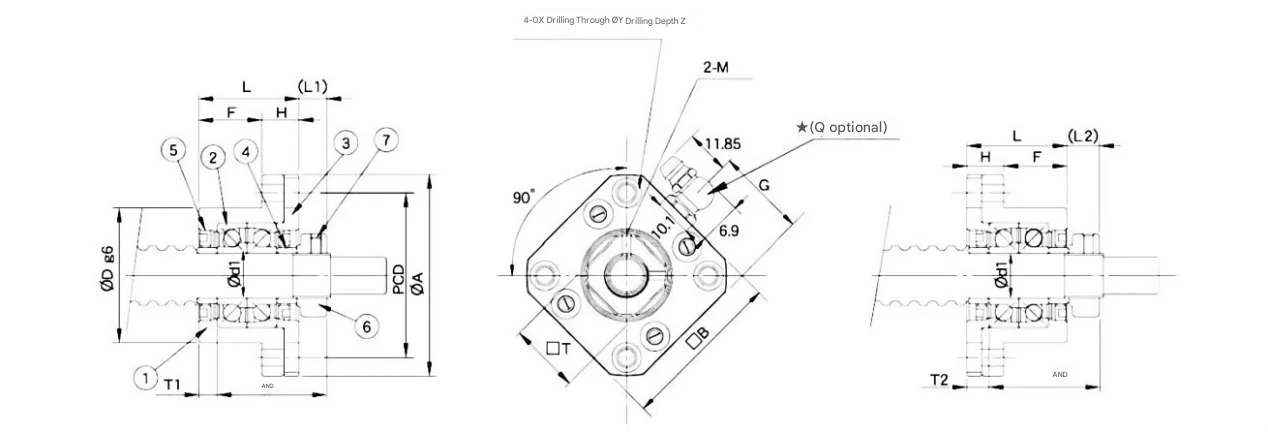

మద్దతు యూనిట్ ఫిక్స్డ్-సైడ్ MFK సిరీస్
| మోడల్ | వ్యాసం | L | H | F | E | Dg6 | A | PCD | B | X | Y | Z | M | T |
| MFK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 | M3 | 16 |
| MFK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 4.5 | 8 | 4 | M4 | 19 |
| MFK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 5.5 | 9.5 | 6 | M4 | 22 |
| MTFK17 | 17 | 45 | 22 | 23 | 47 | 50 | 77 | 62 | 61 | 6.6 | 11 | 10 | M4 | 24 |
| MFK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 6.6 | 11 | 10 | M4 | 30 |
| MFK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 9 | 15 | 13 | M5 | 35 |
| MFK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 95 | 11 | 17.5 | 15 | M6 | 40 |

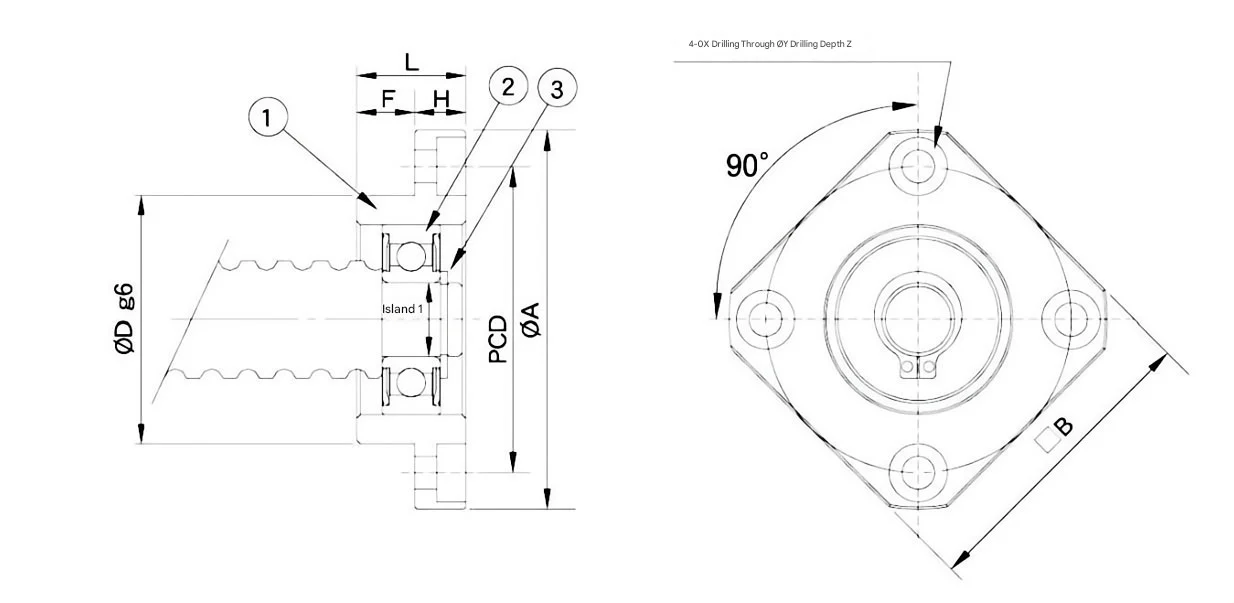

సపోర్ట్ యూనిట్ సపోర్ట్ సైడ్ MEF సిరీస్
| మోడల్ | వ్యాసం | L | H | F | Dg6 | A | PCD | B | X | Y | Z |
| FF06 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 52 | 5.5 | 9.5 | 5.5 |
| FF17 | 17 | 20 | 11 | 9 | 50 | 77 | 62 | 61 | 6.6 | 11 | 6.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17 | 11 |
మైతు ఉత్పత్తులను ఎందుకు ఎంచుకోవాలి?
సిస్టమాటిక్ మోషన్ ఇంటెగ్రిటీ
మేము కేవలం భాగాలను విక్రయించము; మేము సమీకృత చలన పరిష్కారాలను అందిస్తాము. మా స్థిర మరియు మద్దతు ఉన్న యూనిట్లు మా ట్రాపెజోయిడల్ మరియు ACME స్క్రూ స్పెసిఫికేషన్లకు సరిగ్గా సరిపోయేలా రూపొందించబడ్డాయి, అమరిక లోపాలను తొలగిస్తాయి మరియు మీ మొత్తం ప్రసార వ్యవస్థ యొక్క నిర్మాణ సమగ్రతను నిర్ధారిస్తాయి.
అధునాతన థర్మల్ కాంపెన్సేషన్ డిజైన్
మా "సపోర్టెడ్ సైడ్" యూనిట్లు ప్రత్యేకంగా యాక్సియల్ ఫ్లోట్ను అనుమతించడానికి రూపొందించబడ్డాయి. ఉష్ణోగ్రత హెచ్చుతగ్గుల కింద స్క్రూ షాఫ్ట్ స్వేచ్ఛగా విస్తరించడానికి లేదా కుదించడానికి అనుమతించడం ద్వారా, మా డిజైన్ అంతర్గత ఒత్తిళ్లు మరియు బైండింగ్ను నిరోధిస్తుంది, ఇవి పొడవైన స్క్రూ అసెంబ్లీలలో అకాల సిస్టమ్ వైఫల్యానికి ప్రధాన కారణాలు.
హై-రిజిడిటీ బై-డైరెక్షనల్ లోడింగ్
ఖచ్చితమైన స్థానం కోసం, మా "ఫిక్స్డ్ సైడ్" యూనిట్లు హై-గ్రేడ్ కోణీయ కాంటాక్ట్ బేరింగ్లను కలిగి ఉంటాయి. ఈ కాన్ఫిగరేషన్ ఉన్నతమైన అక్షసంబంధ మరియు రేడియల్ పరిమితిని అందిస్తుంది, భారీ-డ్యూటీ పారిశ్రామిక లోడ్లలో కూడా ఖచ్చితమైన ఖచ్చితత్వాన్ని నిర్వహించడానికి ముఖ్యమైన ద్వి-దిశాత్మక థ్రస్ట్ శక్తులను శోషిస్తుంది.
12+ సంవత్సరాల తయారీ నైపుణ్యం
షాంఘై యింగ్కీ నుండి వచ్చిన వారసత్వం మరియు సుజౌలో ఒక దశాబ్దం స్వతంత్ర తయారీతో, మైతు లోతైన డొమైన్ అనుభవాన్ని అందిస్తుంది. మా ISO 9001 సర్టిఫైడ్ సదుపాయం ఉత్పత్తి యొక్క ప్రతి దశను పర్యవేక్షించడానికి స్వీయ-అభివృద్ధి చెందిన ERP వ్యవస్థను ఉపయోగిస్తుంది, ప్రతి మద్దతు యూనిట్ కఠినమైన పారిశ్రామిక సహనాలను కలిగి ఉండేలా చూస్తుంది.
నిరూపితమైన పనితీరు & అనుకూలీకరణ
గ్లోబల్ కస్టమర్లకు 80,000 యూనిట్లకు పైగా డెలివరీ చేయబడి, మేము నిరూపితమైన ట్రాక్ రికార్డ్ను అందిస్తున్నాము. మీకు స్టాండర్డ్ కార్బన్ స్టీల్ లేదా స్టెయిన్లెస్ స్టీల్ లేదా కాంస్య వంటి ప్రత్యేకమైన మెటీరియల్లు అవసరమైతే, మా 10 మంది ఇంజనీర్ల బృందం మీ నిర్దిష్ట పర్యావరణ మరియు మెకానికల్ అవసరాలకు సరిపోయేలా సపోర్ట్ యూనిట్ను అనుకూలీకరించవచ్చు.
తరచుగా అడిగే ప్రశ్నలు
సపోర్ట్ యూనిట్ ఫిక్స్డ్ మరియు సపోర్టెడ్ సైడ్ని సరిగ్గా ఎలా ఎంచుకోవాలి?
ఒక ప్రామాణిక హై-ప్రెసిషన్ సెటప్కి ఒక ఫిక్స్డ్ సైడ్ (స్క్రూను యాక్సియల్గా లాక్ చేయడానికి మరియు థ్రస్ట్ లోడ్లను హ్యాండిల్ చేయడానికి) మరియు ఒక సపోర్టెడ్ సైడ్ (థర్మల్ విస్తరణకు అనుమతించేటప్పుడు రేడియల్ సపోర్ట్ అందించడానికి) అవసరం. మీ లోడ్ దిశ మరియు వేగ అవసరాల ఆధారంగా నిర్దిష్ట బేరింగ్ కాన్ఫిగరేషన్ను (ఉదా., కోణీయ కాంటాక్ట్ వర్సెస్ డీప్ గ్రోవ్) నిర్ణయించడంలో మా ఇంజనీరింగ్ బృందం మీకు సహాయపడుతుంది.
మీ సపోర్ట్ యూనిట్లు ట్రాపెజోయిడల్ మరియు ACME స్క్రూలు రెండింటికీ అనుకూలంగా ఉన్నాయా?
అవును. మేము ఇంటిగ్రేటెడ్ సొల్యూషన్స్లో ప్రత్యేకత కలిగి ఉన్నాము. మా 30° ట్రాపెజోయిడల్ మరియు 29° ACME స్క్రూల ముగింపు-జర్నల్ కొలతలకు సరిపోయేలా మా మద్దతు యూనిట్లు ప్రత్యేకంగా రూపొందించబడ్డాయి. ఇది అతుకులు లేని అమరికను నిర్ధారిస్తుంది, హై-స్పీడ్ ఆపరేషన్ సమయంలో కంపనం మరియు శబ్దాన్ని తగ్గిస్తుంది.
ఈ యూనిట్లలో దీర్ఘాయువు ఉండేలా మైతు ఎలాంటి చర్యలు తీసుకుంటుంది?
మేము ఖచ్చితమైన హౌసింగ్ బోర్ గ్రౌండింగ్ మరియు అధిక-కార్బన్ క్రోమియం బేరింగ్ స్టీల్ ఎంపికతో సహా కఠినమైన నాణ్యత నియంత్రణ విధానాలను ఉపయోగిస్తాము. మా యూనిట్లు కలుషితాన్ని నిరోధించడానికి నియంత్రిత పరిసరాలలో సమీకరించబడతాయి, లూబ్రికెంట్ మరియు సీల్స్ పొడిగించిన విరామాలకు నిర్వహణ-రహిత పనితీరును అందిస్తాయి.
మీరు అనుకూలీకరించిన షాఫ్ట్ డయామీటర్లు మరియు ప్రత్యేక మెటీరియల్ల కోసం సపోర్ట్ యూనిట్లను అందించగలరా?
ఖచ్చితంగా. మేము విస్తృత శ్రేణి ప్రామాణిక స్పెసిఫికేషన్లను అందిస్తున్నప్పుడు, మా ఫ్యాక్టరీ అనుకూలీకరించిన డిజైన్లను నిర్వహించడానికి CNC లాత్లు మరియు హై-ప్రెసిషన్ మ్యాచింగ్ సెంటర్లతో అమర్చబడి ఉంటుంది. మేము మీ నిర్దిష్ట డ్రాయింగ్లు మరియు సాంకేతిక గమనికల ఆధారంగా తినివేయు వాతావరణాల కోసం స్టెయిన్లెస్ స్టీల్తో సహా వివిధ పదార్థాలను ఉపయోగించి యూనిట్లను తయారు చేయవచ్చు.
